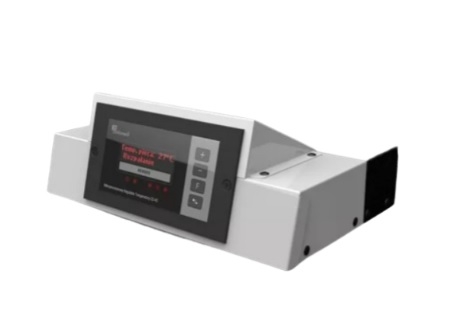

Автоматика для котла KG Elektronik CS-32 (под 2 вентилятора)

Принцип действия автоматики котла CS-32 PID

Контроллер CS-32 PID предназначен для управления работой вентилятора, насоса системы отопления (ЦО) и насоса горячего водоснабжения (ГВС, бойлера). Это интеллектуальное устройство, разработанное для оптимального сжигания различных видов топлива, таких как дрова, уголь, торф и отходы деревообработки. Контроллер CS-32 обеспечивает максимальный КПД котла благодаря новому алгоритму работы автоматики Control Smart, который поддерживает оптимальные процессы горения и тления.

Запуск и розжиг

Включение контроллера: Для запуска системы нажмите кнопку "START". Контроллер начнет процесс розжига, который будет продолжаться до достижения заданной температуры котла или до момента угасания.
Режим розжига: Время розжига настраивается в меню автоматики. Если котел не достигнет установленных параметров, система автоматически перейдет в режим "STOP", сигнализируя о погасании котла.

Управление вентилятором и насосами

Контроллер CS-32 PID обеспечивает управление вентиляторами, насосом системы отопления (ЦО) и насосом горячего водоснабжения (ГВС):

1. Вентилятор наддува:

Контроллер управляет вентилятором наддува, регулируя его мощность для поддержания оптимальной температуры в котле.
Пользователь может выбрать между двумя режимами работы вентилятора:
CS (Control Smart): Автоматическая плавная модуляция мощности вентилятора, что предотвращает температурные удары котла.
STD: Ручная настройка мощности вентилятора пользователем через меню.

2. Насосы ЦО и ГВС:

Контроллер управляет работой насосов, обеспечивая циркуляцию воды в системе отопления и бойлере ГВС.
Насос ГВС никогда не работает, если температура котла ниже температуры угасания, что предотвращает остывание горячей воды после угасания котла.

3. Приоритет ГВС:

Включение функции приоритета ГВС обеспечивает подогрев бойлера ГВС в первую очередь. В этом случае контроллер автоматически увеличивает температуру котла на 7°C по сравнению с установленной температурой воды в бойлере. После подогрева воды автоматика возвращается к поддержанию заданной температуры котла.

Настройки контроллера CS-32 PID
Основные настройки котла:

Температура котла: Устанавливается пользователем для поддержания нужной температуры в котле.
Время продувки: Определяет, сколько времени вентилятор будет работать в каждом цикле для поддержания температуры или удаления газов из топки.
Перерыв продувки: Интервал времени между включениями вентилятора для продувки.
Гистерезис котла: Разница между включением и выключением вентилятора. Устанавливается в диапазоне от 1 до 5°C.
Температура угасания: Устанавливается температура, при падении ниже которой контроллер переходит в режим "Котел погас".
Время розжига: Время, в течение которого котел должен достичь заданной температуры. Если это не происходит, система переходит в режим "STOP".

Настройки насосов:

Температура включения насоса ЦО: Температура, при которой насос системы отопления начинает работать.
Температура бойлера ГВС:Температура, при достижении которой начинается подогрев воды в бойлере ГВС.
Приоритет ГВС: Включение приоритета ГВС устанавливает подогрев бойлера в первую очередь перед системой отопления.
Режим зима/лето: Летний режим: Блокирует работу насоса ЦО, оставляя активным только насос ГВС. Насос ЦО включится, если температура котла достигнет 90°C, что предотвращает закипание системы.

Настройки вентилятора:

1. Тип управления:

CS (Control Smart): Автоматическая модуляция мощности вентилятора.
STD: Ручная настройка мощности вентилятора.

2. Мощность вентилятора (STD):

Устанавливается вручную пользователем в режиме STD.

3. Мощность продувки:

Регулирует мощность вентилятора во время продувки.

4. Тип вентилятора:

Контроллер поддерживает несколько типов вентиляторов (например, WPA-120, RV-12). Убедитесь, что вентилятор настроен правильно, чтобы избежать его остановки на минимальных оборотах, что может привести к поломке.


Дополнительные функции

Антистоп: Система включения насосов каждые 14 дней на короткое время для предотвращения их застаивания.
Антизамерзание: Автоматическое включение всех насосов при достижении температуры 5°C для предотвращения замерзания системы.
Розжиг: Этот цикл начинается с момента нажатия кнопки "START" и продолжается до момента угасания или достижения заданной температуры котла.
Угасание: Если температура котла упадет ниже установленного гистерезиса, контроллер перейдет в режим "Котел погас". Вентилятор перестает работать, а система остановится до следующего запуска.

Алармы и защиты

Аварийные сигналы: Повреждение датчиков температуры сигнализируется звуковым алармом, и на дисплее отображается температура 220-240°C. Автоматика также имеет звуковую защиту от перегрева котла.
Термик: Дополнительный биметаллический датчик отключает вентилятор при достижении температуры 85°C или при повреждении датчика. Это предотвращает перегрев и закипание системы.
Корректировка температуры: Пользователь может корректировать показания температуры для достижения максимальной точности данных, например, когда датчики находятся в местах с повышенной температурой.
Подключение датчика дымовых газов PT-1000: После подключения датчика активируйте его в меню автоматики. Контроллер будет плавно регулировать мощность вентилятора в зависимости от температуры уходящих газов, что повысит эффективность работы и экономию топлива.
